เครื่องตรวจสอบสแตนสิลเครือสาย Antiwear ปราคติก 220V

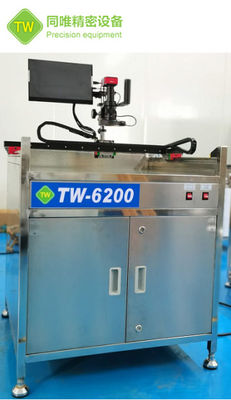

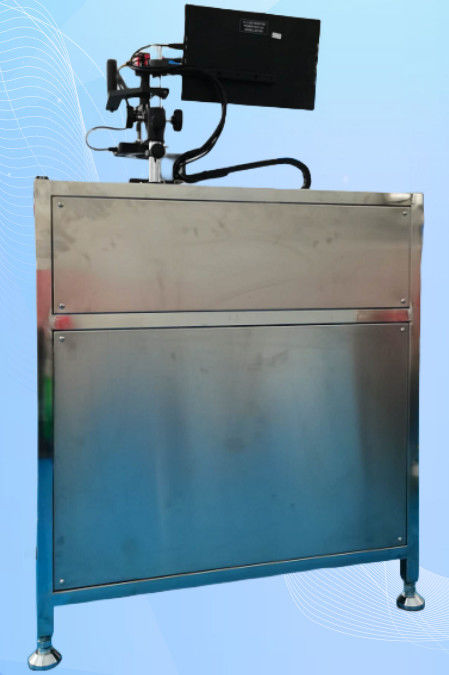

เครื่องตรวจสอบสแตนสิล SMTTW-6200

ความเฉพาะ:

ตารางตรวจสอบ stencil TW-6200 เป็นอุปกรณ์ตรวจสอบ stencil ที่มีประหยัด พร้อมกล้องอุตสาหกรรมความละเอียดสูง รวมกับระบบแหล่งแสงที่ไม่มีเงาการถ่ายรูปถ่ายถ่ายในเวลาจริง ให้กับเครื่องจอเพื่อการระบุตัว, ลดความยากลําบากในการตรวจ, ปรับปรุงความแม่นยําและประสิทธิภาพของการตรวจ.

ระยะตรวจจับ:

ระยะการตรวจจับสูงสุด 750mm * 750mm

ความเป็นสากลอย่างแข็งแรง

เหมาะสําหรับการทดสอบเครือเหล็ก, เครือสาย, และบอร์ด PCBA

ใช้งานง่าย:

การตรวจจับในเวลาจริงด้วยมือ ง่ายและสะดวก

ประกอบเครื่อง:

กล้องอุตสาหกรรมและจอแสดงภาพในเวลาจริง

ส่วนประกอบสําคัญของอุปกรณ์ หนึ่งรับผิดชอบในการถ่ายภาพ และอีกส่วนรับผิดชอบในการแสดงภาพในเวลาจริง

ระบบแหล่งแสง:

การผสมผสานของแหล่งแสงวงกลมด้านบนและแหล่งแสงที่ไม่มีเงาด้านล่าง รับประกันการแสดงผลการตรวจสอบให้ชัดเจนกว่า

ส่วนประกอบโครงสร้าง:

1. สายการนําความแม่นยําสูงและส่วนประกอบ slider สําหรับการทํางานที่ง่ายและเรียบร้อย

2. กระจกกระจกกระจกกระจกกระจก

3กรอบเหล็กไร้ขัดเหล็ก ทนต่อสนิม ทนทานและทนทาน

4องค์ประกอบโครงสร้างเป็นสีดํา anodized ซึ่งโดยทั่วไปสวยงามและเบา

คําแนะนําการใช้งาน:

การเตรียมการเริ่มต้น

1. ยืนยันว่าความดันทางเข้าถูกต้อง

2. ยืนยันว่าพล็อกในกล่องไฟฟ้าถูกเชื่อม

3. ยืนยันว่าการเชื่อมต่อระหว่างกล้องและจอแสดงภาพถูกต้อง

4. การเริ่มต้นและการแก้ไขหน้าจอแสดง

เปิดสวิทช์พลังงานหลักและสวิทช์จอแสดงภาพ

5การติดตั้งและการใช้หนู

6การปรับหน้าจอและการใช้งาน

เมื่อจอแสดงผลิตรูปเปิดและเมาส์เชื่อมต่อ คลิกขวาเพื่อแสดงภาพที่แสดงในภาพต่อไปนี้ทางขวา

ขั้นตอนการทํางาน:

1. เปิดพลังงานและกดปุ่ม [พลังงาน] บนด้านล่างขวาของโต๊ะทํางาน

2วางเครือเหล็กที่จะทดสอบในแนวราบบน [ โต๊ะทดสอบ ]

3ปรับความสว่างและจุดมุ่งของเลนส์ของแสงวงกลมด้านบน

4. ยึดรองแขนและควบคุมทิศทางของแกน XY เพื่อให้กระจกกระจกตรงกับตําแหน่งแต่ละอันที่จะถูกตรวจพบ

5. สังเกตหน้าจอแสดงผลในเวลาจริงสําหรับการตัดสินมือ

ข้อควรระวัง

1. เมื่อติดตั้งพื้นที่ทดสอบ, มันจําเป็นต้องปรับระดับและติดตั้งถ้วยเท้าอย่างมั่นคง

2. อย่าวางเศษขยะบนรางนําทางและโต๊ะทํางาน และรักษามันตามกําหนดการ

3. รถไฟทางการนําควรได้รับการปรับน้ํามันเป็นประจํา

4เครื่องต้องติดพื้นตามกฎหมาย

5. เลนส์และจอแสดงภาพเป็นเครื่องมือความแม่นยํา, ด้วยแรงควบคุมการเคลื่อนไหวเล็ก ๆ น้อย ๆ
